应用
T8000触摸屏温控器适用于中央空调和地板采暖二合一的系统中，夏季开启中央空调，利用现场温度来控制风机盘管的启停，使用户得到舒适的环境。在冬季既可以通过空调内机实现快速风暖制热，也可驱动地暖系统，享受地暖的舒适宁静。
T8000采用微电脑控制技术，大屏幕液晶显示，液晶显示状态有：工作状态（制冷、地暖、制热、地暖+制热、通风）、风机风速、室内温度、设置温度等。采用容式触摸技术，使操作更加方便，按键有：电源开关（
）、模式转换键（M）、风速选择键（
）、时钟及定时按键（
）和温度设置键（∧和∨）。
安装
T8000温控器安装在用户容易观看屏幕和调节温度设定点的地方。并使温控器位于能代表房间总体环境温度的地方。避免将温控器安装于冷热源附近，如通风口、加热器、室外或阳光照射到的地方。
安装

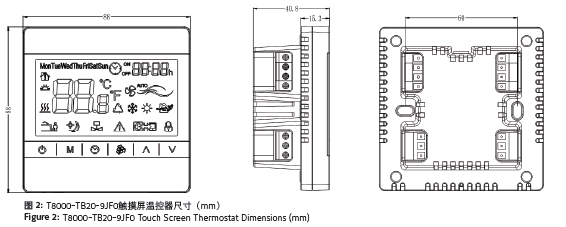

T8000系列温控器设计为标准75x75x 5mm墙装接线盒安装。 (见图3)
按照指示打开后盖底座，把它安装在墙上并接线。
注意: 所有T8000系列温控器型号，需要两枚Mx5安装螺钉 (盒中自带，如遗失，需采用PWT2.5X5X5.5螺钉)
图 3: 安装说明图

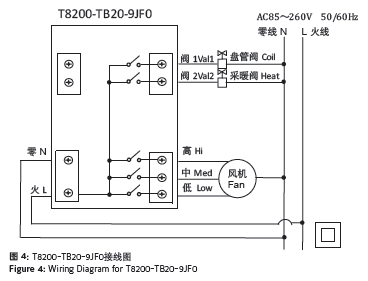

注意：给T8000系列温控器接线时，使用接线螺帽完成和绝缘每个接线端。根据接线图4接线
请安装前移除绝缘片
检查步骤
温控器安装完毕，在离开之前要检查制冷和加热完整的操作循环。这样可以确保所有控制设备功能正常。如果接线正确，而设备又不能正常工作，请参考下面故障排除进行简单的检查，如果温控器显示故障代码或者经过下面故障排除设备依然不能正常工作，请就近联系Johnson Controls办事处来替换温控器。
使用说明
开关机设置：按“”键一次开机；再按一次关机，同时关闭风机盘管、采暖阀和盘管阀。

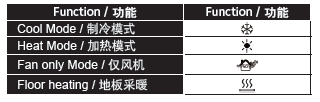

模式调节：在开机状态下，按“M”键进行工作模式切换。液晶显示“
”表示制冷，“
”表示地暖，显示“
”表示空调制热，显示“”和“”表示同时开启地暖和空调制热（当设定温度与室内温度差值大于1度，小于3度时开启地暖，“”闪烁；当差值大于3度时同时开启地暖和空调，“”和“”同时闪烁），显示“”表示通风。
温度设置：在开机状态下，按“∧”或“∨”可进行设置温度的调节，每按一次，温度变化0.5℃。
风速调节：
制冷、制热模式下操作
温控器有4种风机速度，自动“
”、高“
”、中“
”、低“
”风速。按“”按钮，将循环显示。
仅风机操作
温控器有3种风机速度，高“”、中“”、低“”风速。按“”按钮，将循环显示。
注意：在地暖模式下，风机不启动。
时钟和定时开关机设置：
时钟调整：按“”键，直至出现“hh:mm”的“mm”闪烁，按“∧”或“∨”键调整分钟。再按“”键，“hh:mm”的“hh”闪烁，按“∧”或“∨”键调整小时。再按“”键，星期的显示符闪烁，按“∧”或“∨”键调整星期。
定时开关机设置：开机状态下，按“”键，直至出现“hh:mm”、“”、“ON”符号，并且“”、“ON”闪烁，按“∧”或“∨”键调整，每按一次变化30分钟。再按“”键，直至出现“”、“OFF”符号闪烁，用上述方法，设置定时关机的时间。设定一次定时开关机时间只能执行一次，
即只在一天内有效。
取消定时开关机设置：开机状态下，按“”键，直至出现“hh:mm”、“”、“ON”符号，并且“”、“ON”闪烁，按“∧”或“∨”键调整定时开机的时间调至“00:00”；再按“”键，直至出现“”、“OFF”符号闪烁，用上述方法，将定时关机的时间调整为“00:00”。
按键锁功能:
锁按键功能：如果温控器开启了锁按键功能，在没有人使用的情况下30秒后会自动把按键锁上，禁止其他人员对温控器进行操作。
按键解锁：按风速按键5秒即可解锁（在没有人使用的情况下30秒后会自动把按键锁上）。
计时功能:
在开机状态下，长按“”键5S，此时进入计时界面，此时显示的时间为温控器累计运行的时间。
在关机状态下，长按“”键10S，进入计时界面，此时按“”键可以将累计时间清零。
低温保护功能：
温控器处于关机状态，当室内温度低于5℃时，温控器自动开启制热并显示“
”符号，在T8200-TB20-9JS0/9JR0、T8200-TB21-9JS0/9JR0型号中开启电动阀，在T8200-TF20-9JS0/9JR0中开启热水阀，同时风机自动高速运行；当室内温度升高到7℃时，温控器自动关闭输出。
待机功能：
当没有按键操作情况下，30S后进入待机界面，背光变为微亮，此时按下任意按键，退出待机界面同时背光变亮。
参数设定：

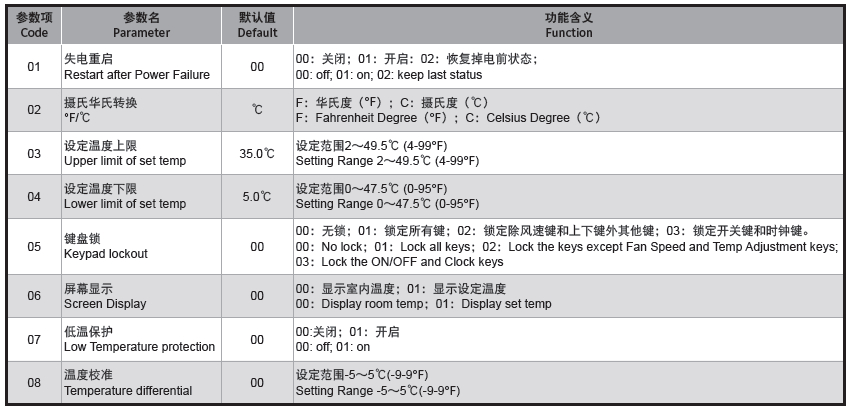

关机状态下，同时按住“”键和“∧”键5秒，即可进入参数设置界面，此界面下，按“M”键循环选择需要设定的参数，按“∧”或“∨”键调节参数。参数明细表如下：
（调整时一定慢些进行，尤其在按“M”键时，不能在一秒钟内按一次以上）
标定
T8000系列温控器不需要现场标定。

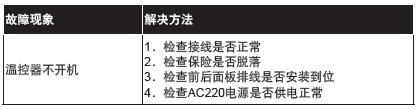

故障检修
故障显示代码说明
传感器出现故障，温控器关闭风机和电动阀，并显示“
”以及“E1”“E2” “EE”。
E1：传感器短路报警。
E2：传感器断路报警。
EE：E²故障时显示。
当温度高于55℃显示“HI”，当温度低于0℃显示“LO”。
维修和替换
不要试图现场维修T8000系列温控器。如果温控器不能正常工作，请于附近Johnson Controls 办事处联系。当联系办事处更换产品的时候，请说明外部标签或参数表上印有的类型/型号。
技术参数
请参考产品说明书。
